Параметри производа
| Ставка | Спецификација |
|---|---|
| Тип | Окруњен, цилиндричан, осцилирајући |
| Материјал | Челик за лежај (52100), нерђајући челик (440Ц) |
| Опсег величина | 8 мм – 80 мм ОД |
| Капацитет оптерећења | До 50.000 Н |
| Апликација | Погони брегаста, руковање материјалом, опрема за паковање |
| МОК | 10 ком |
опис

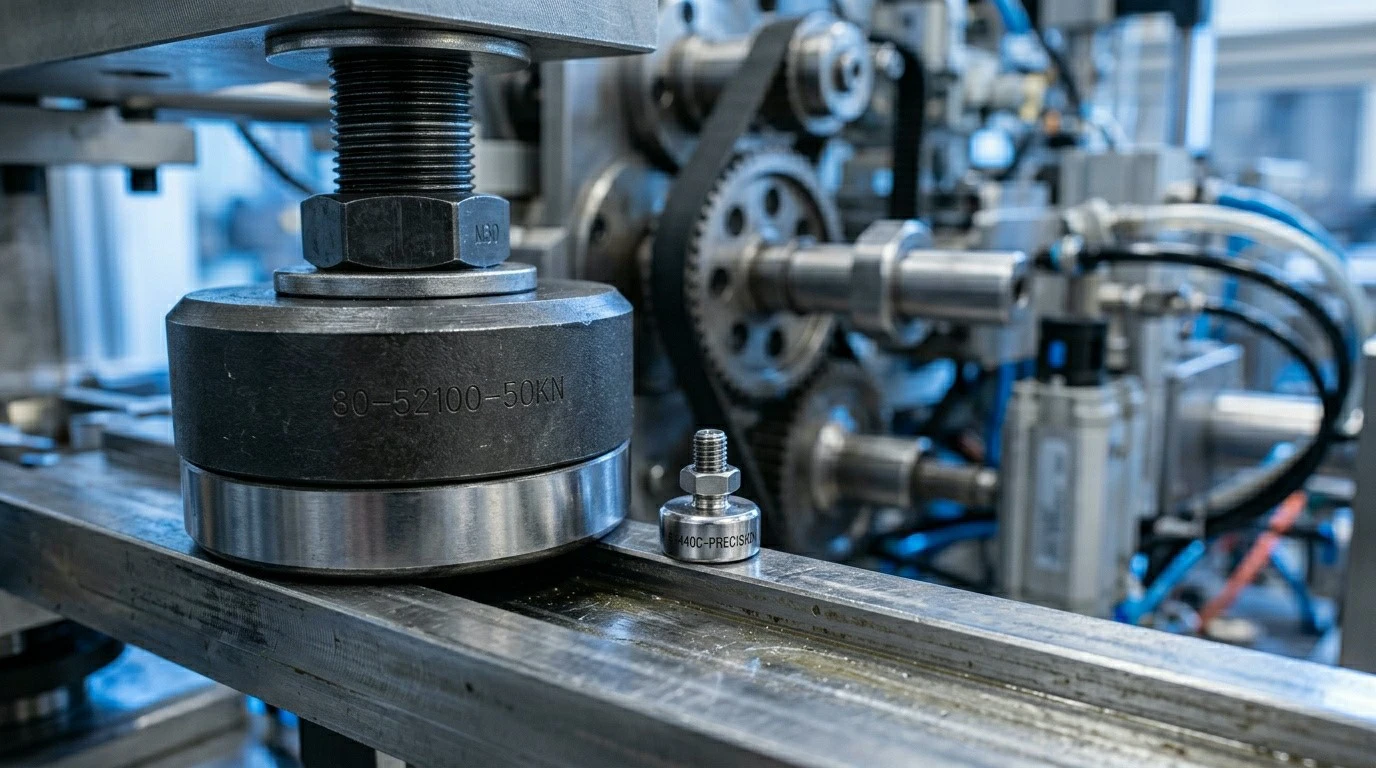

Прецизни носачи брега су склопови лежаја дизајнирани да прате површину брега и претварају ротационо кретање у линеарно или осцилаторно кретање. Спољни прстен се креће уз профил брега, док унутрашњи лежај обезбеђује мало-ротацију трења. Оно што чини ову "прецизност" је носивост, поновљивост и завршна обрада површине које захтевају индустријски брегасти погони. Окруњене спољне полуге равномерније распоређују оптерећење и смањују напрезање ивица на површини брега. Цилиндричне спољашње углове обезбеђују доследније праћење за апликације где је профил брегастог тела мање контролисан. Осцилирајуће осовине су дизајниране за споро, повратно кретање где би стандардне конструкције лежаја доживјеле клизање. 52100 Челик лежаја је стандардни материјал - до-очврснут за максималну носивост и отпорност на хабање. 440Ц нерђајући челик подноси корозивна окружења и апликације у прехрамбеној индустрији где би челик лежаја рђао.
Цровнед вс. Цилиндрицал Оутер Раце
Окруњен спољни прстен: блага кривина на спољашњем пречнику центрира оптерећење у динамичким условима и смањује оптерећење ивицама на површини брега. Најбоље када је профил камере добро-контролисан и добро поравнање. Цилиндрични: раван спољни пречник обезбеђује конзистентнији контакт са профилом брега, посебно корисно када следбеник брега мора тачно да прати промене у смеру брега.
ФАК
П1: МОК?
А1: 10 комада.
П2: Доступни типови?
А2: Окруњене, цилиндричне и осцилирајуће брегасте осовине.
П3: Материјали?
А3: 52100 лежајни челик (стандардни), нерђајући челик 440Ц.
П4: Распон величина?
А4: спољни пречник од 8 мм до 80 мм.
П5: Носивост?
А5: До 50.000 Н у зависности од величине и конфигурације.
П6: Прилагођене конфигурације?
А6: Да. Прилагођени ексцентрицитети, карактеристике монтаже и опције заптивања.
У прецизној производњи се не може преговарати{0}}о квалитету. Свака компонента је подвргнута ригорозној инспекцији у свакој фази производње.
- ИСО 9001:2015- Сертификовани систем управљања квалитетом који покрива пројектовање, машинску обраду и инспекцију
- ЦММ инспекција- Мерење координата за сложене геометрије и уске толеранције
- Мерење храпавости површине- Ра, Рз и Рт графикон са сваким извештајем о инспекцији
- Пасивација / електрополирање- АСТМ А967 процедуре за отпорност на корозију
- Сљедивост материјала- Праћење топлотног броја од сировог материјала до готовог дела
- Инспекција првог артикла (ФАИ)- Извештај са пуним димензијама је укључен уз сваку нову поруџбину
Од сировина до готовог производа, сваки корак је контролисан и документован:
- Верификација материјала- Инспекција улазног материјала са сертификатима за млин
- Груба обрада- ЦНЦ стругање/глодање до скоро-мрежног облика
- Топлотна обрада- Очвршћавање, жарење или површинска обрада по потреби
- Завршна обрада- ЦНЦ дорада, брушење или прецизна обрада
- Површинска обрада- Покривање, елоксирање, полирање или премазивање како је наведено
- Инспекција и тестирање- Провера димензија, тврдоће и мерење површине
- Чишћење и паковање- Одмашћивање, спречавање рђе и заштитна амбалажа
Popularne oznake: прецизне цам следбенике, Кина прецизне цам следбенике произвођача
